QZ、LQZ系列球型支座的安裝與養護 1.采用本系列支座時,橋梁梁體及嫌臺支承部位的混凝土標號不得低于C35,特殊情況需征得設計單位 的同意。
2.支座出廠時,制造廠家應將支座調平,并押緊連接螺栓以防止支座在安裝過程中發生轉動和傾復。 支座可根據設計要求預設轉角及位移,但用戶必須在訂貨時提出預設轉角及位移量的要求,由制造廠家在裝配時預先調整好。
3.支座安裝前方可開箱,并檢査裝箱清單,包括原材料檢驗報告復印件,支座產品合格證及支座安裝 養護細則。施工單位開箱后,不得任意松動聯接蠓栓,并不得任意拆卸支座。
4.支座與梁體及墩臺采用預埋螺栓連接,必要時也可采用與預埋鋼板焊接,但支座與預埋鋼板焊接 時,要防止支座鋼體過熱,以免燒壞桂脂及聚四氟乙烯板以及引起支座本身變形。
5.支座安裝高度應符合設計要求,要保證支座支承面的水平及平整,支座支承面四角高度差不得大于 2mm0
6.支座安裝方法及注意亊項:

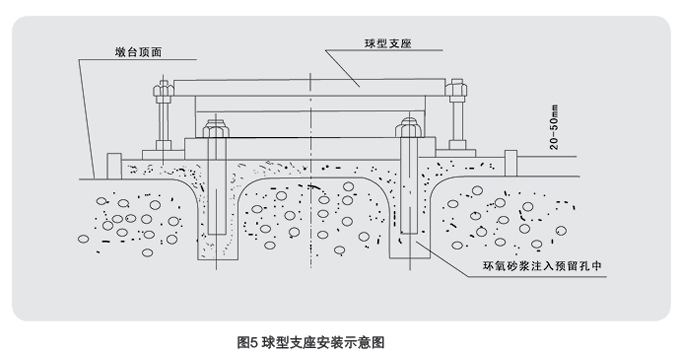

a安裝支座板及地腳螵栓:在下支座板四角用鋼楔塊調整支座水平,并使下支座板底面髙出橋嫌頂面20 50mm,找正支座縱、橫中線的位置,使之符合設計要求。用環氣樹脂砂漿灌注地腳嫌栓孔及支座底面墊層。 (圖5 )
b環氧樹臘砂漿硬化后,拆除支座四角鋼楔塊,并用環氧樹脂砂漿填滿尿鋼楔塊的位置。
c梁體安裝完畢后或現澆梁體形成整體并達到設計強度后,在張拉梁體預應力之前,拆除上、下支座連接 板、以防止約束梁體正常轉動。并同時檢査支座外觀,安裝支座外防塵罩。
d支座與梁體及嫌臺采用焊接時,應先將支座準確定位后,用對稱間斷焊接法將支座板與預埋鋼板焊接。焊 接時應防止燒傷支座及混凝土。
7.支座使用期間應每年定期進行一次檢査及養護。 a檢査支座螵栓有無剪斷,支座橡膠密封圈有無龜裂、老化。 b檢査支座相對位移是否均勻,并逐個記錄支座位移里。 c清除支座本身及附近的雜物與灰塵,并仔細擦干凈不銹鋼表面。 d松動地腳蠓母清洗上油,然后緊固。以免螺母銹死。
e校核并定點檢査支座高度變化,以便校核支座內聚四氟乙烯板的磨損情況。當支座高度變化超過3毫米時, 應拆除橡膠密封圈檢査聚四氟乙烯板的磨損情況。 f定期對支座鋼件表面進行油漆防銹處理(不銹鋼滑動面除外)
附注:環氣樹臘砂漿配合比(重量比)
環氧樹脂(6101 ) 100;乙二胺:8-10或乙烯四胺:14-15; 二丁脂:12;水泥或石英粉及細砂250-300;
